軌跡球的工作原理

軌跡球與機械式鼠標工作原理相似,通過滾輪運動傳動X 和Y 方向的轉軸，通過固定在轉軸上的多極充磁磁體轉動,對相應的霍爾元件發出信號,從而確定運動軌跡。由于是無接觸的傳感信號，不會出現磨損的情況。

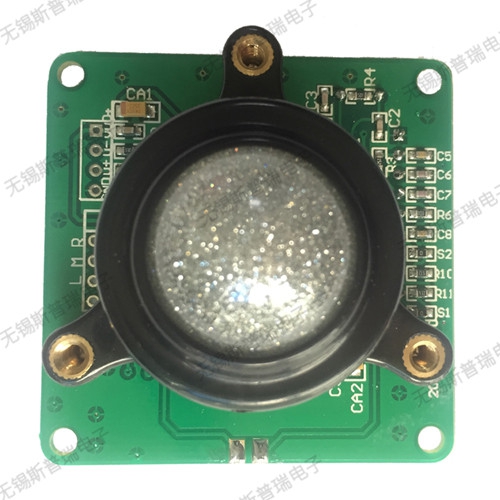

軌跡球里面的4個霍爾傳感+4 個小的徑向充磁的小磁鐵。這樣就沒有了摩擦，能用很久。軌跡球是另外一種類型的鼠標，其工作原理與機械式鼠標相同，內部結構也類似。不同的是軌跡球工作時球在上面，直接用手撥動，而球座固定不動。

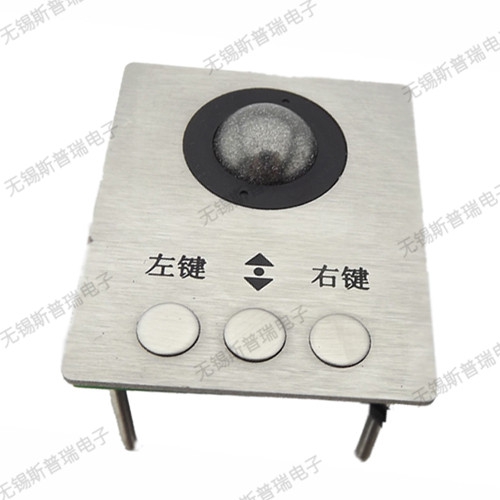

軌跡球有兩個按鈕，一個用于用戶單擊或雙擊，而另一個提供為選擇菜單和拖動對象后需要的動作。它的優點就在于使用時不用像機械式鼠標那樣到處亂竄，節省了空間，減少使用者手腕的疲勞。軌跡球鼠標工作原理和內部結構其實與普通鼠標類似，只是改變了滾輪的運動方式，其球座固定不動，直接用手撥動軌跡球來控制鼠標箭頭的移動。軌跡球外觀新穎，可隨意放置，用慣后手感也不錯。而且即使在光電鼠標的沖擊下，仍有許多設計人員更垂青于軌跡球鼠標的準確定位。
當從上到下推球或者從到右推動球時，如果球接觸到齒條，并帶動齒條旋轉一個小角度，此時齒條上的磁環也跟著旋轉同樣的角度，此時磁鐵會轉動另一個極性（南極北極的切換或者北極到南極的切換，在此情況下，一個脈沖信號將被釋放出。

當以點擊模式點擊軌跡球時，數個點擊移動一般是不會影響到它的操作功能性的，除非是沒有推動到軌跡球的轉動，沒有實現磁極的轉換此時才會被認為是一個無效信號，這是一個無效的操作。
裝配說明
這是涉及到產品的靈敏性及操作性的問題。軌跡球點擊推動后，模塊霍爾傳感器與磁鐵距離的公差范圍±0.5mm。軌跡球點擊推動后，模塊霍爾傳感器與LED 距離的公差范圍±0.2mm
當軌跡球?qū)Ш芥I安裝完成后，往下按動軌跡球軌跡球的底部應跟輕觸快關接觸，中間是不允許有間隙的。
產品的穩定性及靈敏性是需要周邊配件公差的管控及品質的穩定性
軌跡球是經過進口TPU 材料制作成 公差范圍±0.05mm
