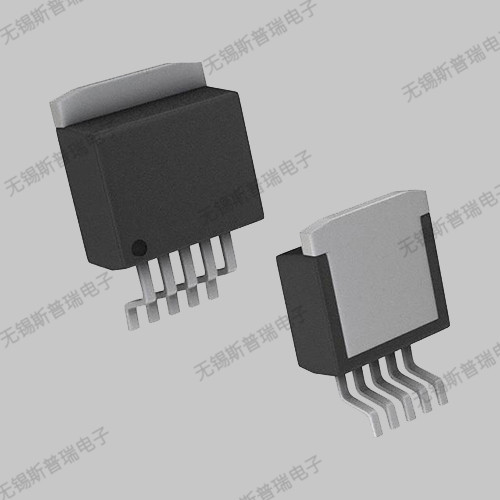

腳踏開關集成電路的常見封裝種類
1、球形觸點陳列BGA(ball grid array)
表面貼裝型封裝之一。在印刷基板的背面按陳列方式制作出球形凸點用 以 代替引腳，在印刷基板的正面裝配LSI 芯片，然后用模壓樹脂或灌封方法進行密封。也稱為凸點陳列載體(PAC)。引腳可超過200，是多引腳LSI 用的一種封裝。 封裝本體也可做得比QFP(四側引腳扁平封裝)小。
2、帶緩沖墊的四側引腳扁平封裝BQFP(quad flat package with bumper)
QFP 封裝之一，在封裝本體的四個角設置突起(緩沖墊) 以 防止在運送過程中引腳發生彎曲變形。美國半導體廠家主要在微處理器和ASIC 等電路中 采用 此封裝。引腳中 心距0.635mm，引腳數從84 到196 左右。
4、陶瓷封裝C－(ceramic)
例如，CDIP 表示的是陶瓷DIP。是在實際中經常使用的記號。
5、玻璃密封的陶瓷雙列直插式封裝Cerdip
此類封裝用于ECL RAM，DSP(數字信號處理器)等電路。帶有 玻璃窗口的Cerdip 用于紫外線擦除型EPROM 以及內部帶有EPROM 的微機電路等。引腳中 心 距2.54mm，引腳數從8 到42。
7、COB(chip on board)
板上芯片封裝，是裸芯片貼裝技術之一，半導體芯片交接貼裝在印刷線路板上，芯片與 基 板的電氣連接用引線縫合方法實現，芯片與基板的電氣連接用引線縫合方法實現，并用 樹脂覆 蓋以確?？煽啃?。雖然COB 是簡單的裸芯片貼裝技術，但它的封裝密度遠不如TAB 和 倒片 焊技術。
8、雙列直插式封裝DIP(dual in-line package)
插裝型封裝之一，引腳從封裝兩側引出，封裝材料有塑料和陶瓷兩種 。 DIP 是普及的插裝型封裝，應用范圍包括標準邏輯IC，存貯器LSI，微機電路等。 引腳中 心距2.54mm，引腳數從6 到64。封裝寬度通常為15.2mm。有的把寬度為7.52mm 和10.16mm 的封裝分別稱為skinny DIP 和slim DIP(窄體型DIP)。但多數情況下并不加 區分， 只簡單地統稱為DIP。另外，用低熔點玻璃密封的陶瓷DIP 也稱為cerdip。
9、DICP(dual tape carrier package)
雙側引腳帶載封裝。TCP(帶載封裝)之一。引腳制作在絕緣帶上并從封裝兩側引出。
10、扁平封裝FP(flat package)
表面貼裝型封裝之一。QFP 或SOP(見QFP 和SOP)的別稱。部分半導體廠家采 用此名稱。
11、flip-chip
倒焊芯片。裸芯片封裝技術之一，在LSI 芯片的電極區制作好金屬凸點，然后把金屬凸 點 與印刷基板上的電極區進行壓焊連接。封裝的占有面積基本上與芯片尺寸相同。是所有 封裝技 術中體積小而薄的一種。 但如果基板的熱膨脹系數與LSI 芯片不同，就會在接合處產生反應，從而影響連接的可 靠 性。因此須用樹脂來加固LSI 芯片，并使用熱膨脹系數基本相同的基板材料。

12、帶保護環的四側引腳扁平封裝CQFP(quad fiat package with guard ring)
塑料QFP 之一，引腳用樹脂保護環掩蔽，以防止彎曲變 形。 在把LSI 組裝在印刷基板上之前，從保護環處切斷引腳并使其成為海鷗翼狀(L 形狀)。 這種封裝 在美國Motorola 公司已批量生產。引腳中間距0.5mm，引腳數多為208 左右。
13、表面貼裝型PGApin grid array(surface mount type)
通常PGA 為插裝型封裝，引腳長約3.4mm。表面貼裝型PGA 在封裝的 底面有陳列狀的引腳，其長度從1.5mm 到2.0mm。貼裝采用與印刷基板碰焊的方法，因而 也稱 為碰焊PGA。因為引腳中 心距只有1.27mm，比插裝型PGA 小一半，所以封裝本體可制作得 不 怎么大，而引腳數比插裝型多(250～528)，是大規模邏輯LSI 用的封裝。封裝的基材有 多層陶 瓷基板和玻璃環氧樹脂印刷基數。以多層陶瓷基材制作封裝已經實用化。
14、無引腳芯片載體LCC(Leadless chip carrier)
指陶瓷基板的四個側面只有電極接觸而無引腳的表面貼裝型封裝。是 高 速和高頻IC 用封裝，也稱為陶瓷QFN 或QFN－C(見QFN)。
15、觸點陳列封裝LGA(land grid array)
即在底面制作有陣列狀態坦電極觸點的封裝。裝配時插入插座即可?，F(xiàn) 已 實用的有227 觸點(1.27mm 中間距)和447 觸點(2.54mm 中間距)的陶瓷LGA，應用于高速 邏輯 LSI 電路。 LGA 與QFP 相比，能夠以比較小的封裝容納更多的輸入輸出引腳。另外，由于引線的阻 抗 小，對于高速LSI 是很適用的。但由于插座制作復雜，成本高，現在基本上不怎么使用 。預計 今后對其需求會有所增加。
16、芯片上引線封裝LOC(lead on chip)
LSI 封裝技術之一，引線框架的前端處于芯片上方的一種結構，芯片 的 中間附近制作有凸焊點，用引線縫合進行電氣連接。與原來把引線框架布置在芯片側面 附近的 結構相比，在相同大小的封裝中容納的芯片達1mm 左右寬度。
17、L－QUAD
陶瓷QFP 之一。封裝基板用氮化鋁，基導熱率比氧化鋁高7～8 倍，具有較好的散熱性。 封裝的框架用氧化鋁，芯片用灌封法密封，從而減少了成本。是為邏輯LSI 開發的一種 封裝， 在自然空冷條件下可容許W3的功率?，F(xiàn)已開發出了208 引腳(0.5mm 中間距)和160 引腳 (0.65mm 中間距)的LSI 邏輯用封裝，并于1993 年10 月開始投入批量生產。
18、MCM(multi-chip module)
多芯片組件。將多塊半導體裸芯片組裝在一塊布線基板上的一種封裝。根據基板材料可 分 為MCM－L，MCM－C 和MCM－D 三大類。 MCM－L 是使用通常的玻璃環氧樹脂多層印刷基板的組件。布線密度不怎么高，成本較低 。 MCM－C 是用厚膜技術形成多層布線，以陶瓷(氧化鋁或玻璃陶瓷)作為基板的組件，與使 用多層陶瓷基板的厚膜混合IC 類似。兩者無明顯差別。布線密度高于MCM－L。MCM－D 是用薄膜技術形成多層布線，以陶瓷(氧化鋁或氮化鋁)或Si、Al 作為基板的組 件。 布線密謀在三種組件中是高的，但成本也高。
19、塑料封裝P－(plastic)
如PDIP 表示塑料DIP。
20、陳列引腳封裝PGA(pin grid array)
插裝型封裝之一，其底面的垂直引腳呈陳列狀排列。封裝基材基本上都 采 用多層陶瓷基板。在未專門表示出材料名稱的情況下，多數為陶瓷PGA，用于高速大規模 邏輯 LSI 電路。成本較高。引腳中間距通常為2.54mm，引腳數從64 到447 左右。 了為降低成本，封裝基材可用玻璃環氧樹脂印刷基板代替。也有64～256 引腳的塑料PG A。 另外，還有一種引腳中間距為1.27mm 的短引腳表面貼裝型PGA(碰焊PGA)。
21、帶引線的塑料芯片載體PLCC(plastic leaded chip carrier)
表面貼裝型封裝之一。引腳從封裝的四個側面引出，呈丁字形 ， 是塑料制品。美國德克薩斯儀器公司首先在64k 位DRAM 和256kDRAM 中采用，現在已經 普 及用于邏輯LSI、DLD(或程邏輯器件)等電路。引腳中間距1.27mm，引腳數從18 到84。 J 形引腳不易變形，比QFP 容易操作，但焊接后的外觀檢查較為困難。 PLCC 與LCC(也稱QFN)相似。以前，兩者的區別僅在于前者用塑料，后者用陶瓷。但現 在已經出現用陶瓷制作的J 形引腳封裝和用塑料制作的無引腳封裝(標記為塑料LCC、PC LP、P －LCC 等)，已經無法分辨。為此，日本電子機械工業會于1988 年決定，把從四側引出 J 形引 腳的封裝稱為QFJ，把在四側帶有電極凸點的封裝稱為QFN(見QFJ 和QFN)。
22、四側I 形引腳扁平封裝QFI(quad flat I-leaded packgac)
表面貼裝型封裝之一。引腳從封裝四個側面引出，向下呈I 字 。 也稱為MSP(見MSP)。貼裝與印刷基板進行碰焊連接。由于引腳無突出部分，貼裝占有面 積小 于QFP。 日立制作所為視頻模擬IC 開發并使用了這種封裝。此外，日本的Motorola 公司的PLL IC 也采用了此種封裝。引腳中間距1.27mm，引腳數從18 于68。
23、四側引腳扁平封裝QFP(quad flat package)
表面貼裝型封裝之一，引腳從四個側面引出呈海鷗翼(L)型?；挠?陶 瓷、金屬和塑料三種。從數量上看，塑料封裝占絕大部分。當沒有特別表示出材料時， 多數情 況為塑料QFP。塑料QFP 是普及的多引腳LSI 封裝。不僅用于微處理器，門陳列等數字 邏輯LSI 電路，而且也用于VTR 信號處理、音響信號處理等模擬LSI 電路。引腳中間距 有1.0mm、0.8mm、 0.65mm、0.5mm、0.4mm、0.3mm 等多種規格。0.65mm 中間距規格中多引腳數為304。
24、四列引腳直插式封裝QUIP(quad in-line package)
引腳從封裝兩個側面引出，每隔一根交錯向下彎曲成四列。引腳 中 心距1.27mm，當插入印刷基板時，插入中間距就變成2.5mm。因此可用于標準印刷線路板 。是 比標準DIP 更小的一種封裝。日本電氣公司在臺式計算機和家電產品等的微機芯片中采 用了些 種封裝。材料有陶瓷和塑料兩種。引腳數64。
25、單列存貯器組件SIMM(single in-line memory module)
只在印刷基板的一個側面附近配有電極的存貯器組件。通常指插入插 座 的組件。標準SIMM 有中間距為2.54mm 的30 電極和中間距為1.27mm 的72 電極兩種規格 。 在印刷基板的單面或雙面裝有用SOJ 封裝的1 兆位及4 兆位DRAM 的SIMM 已經在個人 計算機、工作站等設備中獲得廣泛應用。至少有30～40％的DRAM 都裝配在SIMM 里。
26、J 形引腳小外型封裝SOJ(Small Out-Line J-Leaded Package)
表面貼裝型封裝之一。引腳從封裝兩側引出向下呈J 字形，故此 得名。 通常為塑料制品，多數用于DRAM 和SRAM 等存儲器LSI 電路，但絕大部分是DRAM。用SO J 封裝的DRAM 器件很多都裝配在SIMM 上。引腳中間距1.27mm，引腳數從20 至40(見SIMM )。
